Karakteristike:

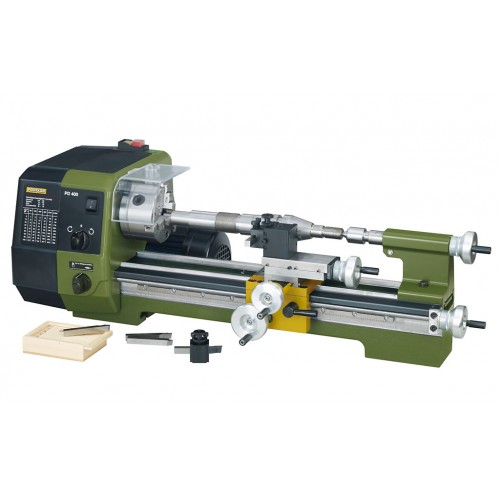

PROXXON Strug PD 400
- Za obradu čelika, mesinga, aluminijuma i plastike. Za ravno i uzdužno struganje, urezivanje i narezivanje navoja. Sa širokim asortimanom dodatne opreme može: bušiti, glodati i prorezivati.
Osnova mašine: Od visoko kvalitetnog livenog gvožđa, širokog raspona
sa poprečnim gredama klizačima oblika prizme. Za rad bez vibracija
i pri visokim brzinama. Sa otvorima za montiranje glodalice/bušilice
PF 400. Pokriveno kontrolno vreteno.
Stezna glava: Od livenog aluminijuma. Predimenzionirano vreteno
sa dva podesiva konusna kotrljajuća ležišta i MK 3 prihvat na futer
strani. Osovina 20.5mm. Tačnost rotacije bez futera 1/100mm. Rotacioni
prekidač za automatsko napajanje (opciono 0.07 i 0.14mm/obr).
Pogonska i kontrolna osovina sa trapezoidnim navojem (12 x 1.5mm).
Konjić: Od livenog aluminijuma. Rukav Ø 24mm, povrativ do 40mm. Sa
milimetarskom skalom. Sa aktivnim centrom MK 2 i 10mm zupčanikom
(B 12 – prihvat/MK 2).
Podrška: Nosilac osnove od livenog cinka. Poprečni klizač (podesivo
85mm) i gornji klizač (opseg podešavanja 52mm) od čelika. Gornji
klizač može biti okrenut za obaranje ivica (stepenovanje do 45°).
Sa višestrukim ležištima za alate i dva elementa alata za brzo i lako
podešavanje visine. Za alate 10 x 10mm.
Pogon: Moćni motor sa dve brzine i sa dodatnim trostepenim kaišem.
Brzina obrtaja u prvoj fazi: 80 – 330 – 1.400min-1. U fazi 2: 160 – 660 i
2.800min-1.
Stezna glava: Visoko kvalitetna 3-zuba čeljust prema DIN 6386 Klasa
1 (tolerancija 0.04mm). Kapacitet kroz povratni futer 3 – 100mm.
Uključena stega sa bezbednosnim zaključavanjem.
Ručni točkovi: Od aluminijuma, sa podesivom skalom do 0. Za
poprečni klizač i gornji klizač: 1 pomak 0.025mm. 1 okret = 1mm. Za
konjić i vodilicu: 1 pomak = 0.05mm. 1 okret = 1.5mm.
Podržava brzo podešavanje: Pomoću velikog ručnog točka
pričvršćenog za ležište na nazubljeni nosač.
Uređaj za sečenje navoja: Za levi i desni navoj. Uz promenu zupčanika
omogućava 19 različitih metričkih koraka: 0.2 – 0.25 – 0.3 – 0.35 – 0.4
– 0.45 – 0.5 – 0.6 – 0.7 – 0.75 – 0.8 – 0.9 – 1 – 1.25 – 1.5 – 1.75 – 2 – 2.5 –
3mm. Takođe za navoje u inčima Od 10 – 48TPI.
Ostali tehnički podaci:
220 – 240V. 50/60Hz. Dimenzije: D 900, Š 400, V 300mm. Težina pribl. 45kg.
Ulazna snaga 870W, izlazna 550W, brzina motora 1.400 / 2.800 min-1.
